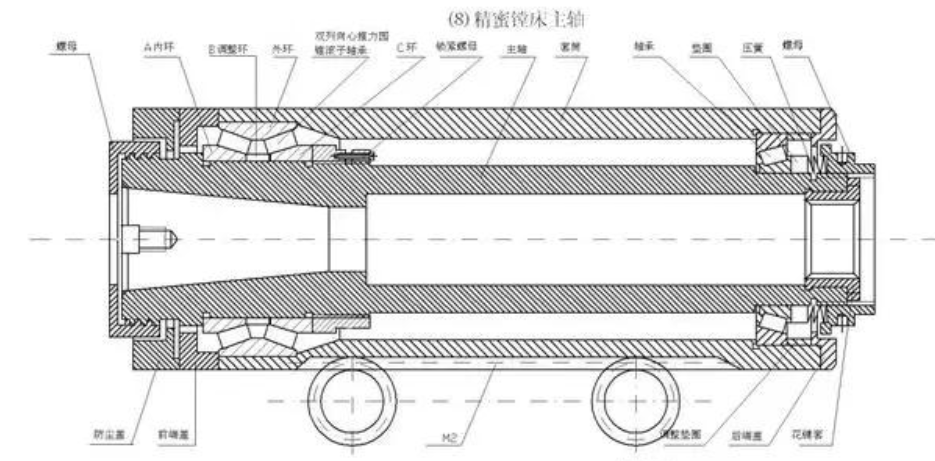

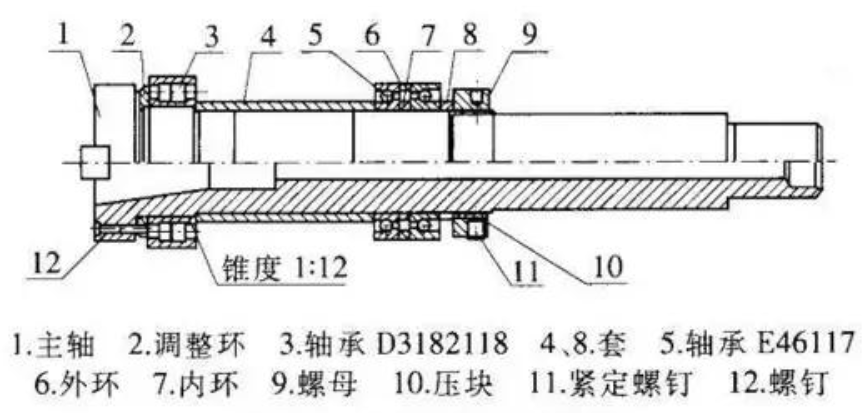

主軸結構圖

數控機床的主軸端部結構，一般采用短圓錐法蘭盤式。主軸的軸端是用于安裝夾具和刀具。要求夾具和刀具在軸端定位精度高、定位好、裝卸方便，同時使主軸的懸伸長度短。

數控機床主傳動系統的機械結構已得到極大的簡化，取消了帶傳動和齒輪傳動，機床主軸由內裝式電動機直接驅動，從而把機床主傳動鏈的長度縮短為零.實現了機床的‘零傳動”。這種主軸電動機與機床主軸“合二為一”的傳動結構形式，俗稱“電主軸”，由于當前電主軸主要采用的是交流高粗電動機.故也稱為“高頻主軸”。主軸的變速范圍完全由變頻交流電動機控制.使變速電動機和機床主軸合二為一。電主軸具有結構緊湊、重量輕、慣性小、振動小、噪聲低、響應快等優點

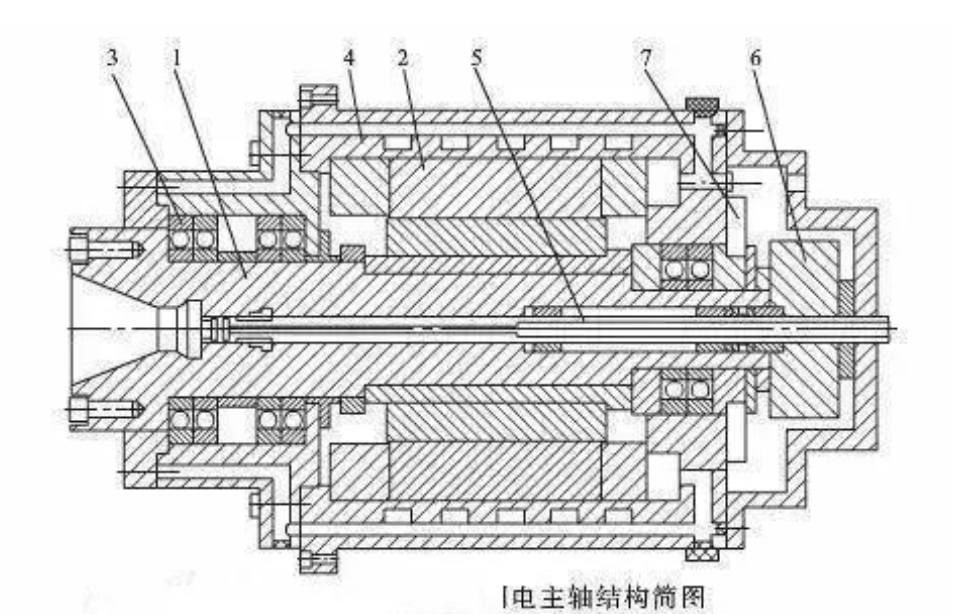

電主軸結構圖

電主軸是一種智能型功能部件.它采用無外殼電動機.將帶有冷卻套的電動機定了裝配在主軸單元的殼休內，轉子和機床主軸的旋轉部件做成一體.
